一、产品简介

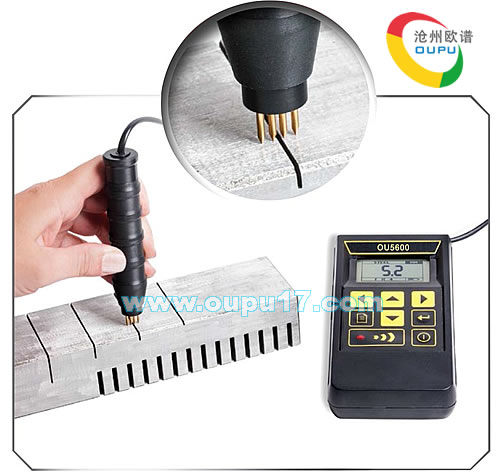

OU5600裂纹测深仪是一款高精度便携式裂纹深度测量设备,主要用于测量铁磁金属表面裂纹的深度。
该设备利用电位法进行深度测量,当该设备和其他有效的裂纹检测方法(磁粉、涡流等)结合使用时效果更佳。
该裂纹检测仪可使用于野外、车间和实验室,其中包括:轴、轧辊、管材、管道、压力容器、能源生产设施、结构件等零件(被测产品表面粗糙度-不低于40Rz,确保与探头电极的稳定电接触)。
二、产品特点· 电位法的使用,使其比使用超声波和涡流技术更有效地确定裂缝的深度。· 测量范围大: 0.2mm-100.0mm; · 材料的电磁特性对测量结果影响小; · 传感器移动式弹簧接触电极使得其可以在曲面上进行精确测量; · 使用硬质合金传感器的接触电极可显著延长使用寿命; · 使用柔性接触电极可以减小探头的尺寸,这使得该设备可以检测很多难以到达的地方; · 配套不同裂纹深度的试块使得在操作期间确保设备的准确性。 三、应用范围· 轴,轧辊,能源生产设施,结构件等零件;· 管道,管材,油气管道; · 压力容器; · 能源工业设备。 | ![]() |
四、技术参数
测量范围 | 0-30mm |
估计范围 | 30-100mm |
测量误差 | 20% |
裂纹的最大宽度 | 3.5mm |
裂纹最小长度 | 裂纹深度的5倍和不少于3mm |
电源 | 可充电电池 |
显示屏背光功能 | 是 |
自动关机 | 是 |
对被测物体的要求 | 被测产品表面粗糙度不低于40Rz 确保与探头电极的稳定电接触 |
主机尺寸 | 160×85×30mm |
重量 | 400g |
工作温度范围 | 5℃-40℃ |
标准配置 | 主机、电池、1x4探头、裂纹试块、适配器 |
可选配置 | 2×2探头(适用于难以到达的区域) 3+1 探头(适用于裂纹深度超过30mm) |
