  • OU5300系列微型磁轭探伤仪

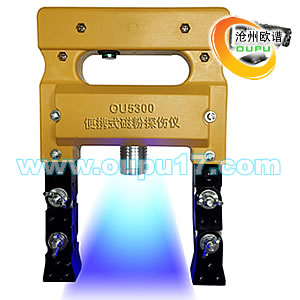

OU5300系列微型磁轭探伤仪

产品描述:OU5300系列微型磁轭探伤仪有交流、直流、交直流两用磁粉探伤仪,直流供电电源为可充电池,适用于野外无电源现场操作以及高压不能进入的容器、桥梁、管道等现场操作,一次充电连续工作可达6小时以上。交流供电电源采用交流220V电源直接输入,无需其它仪器配套,因而该仪器得到广泛使用。
服务热线:0317-3038768
立即咨询

一、产品简介

OU5300系列微型磁轭探伤仪,是利用磁轭对铁磁性材料制成的工件进行磁化的轻便微型磁粉探伤设备,能对各种零件磁化,适用于油田、造船、内燃机配件、煤矿、机械、标准件、油泵油嘴、飞机制造、汽车另件、造桥、化工、锅炉压力容器、铁路等行业产品,因锻压、淬火、焊接、疲劳等引起的表面及近表面缺陷,如链杆、曲轴、轴承、高强度螺栓、弹簧、锻件、石化管件、阀门、叶片、齿轮、轧辊、锚链以及焊缝等几何形状复杂工件的探伤。

OU5300系列微型磁轭探伤仪有交流、直流、交直流两用磁粉探伤仪,直流供电电源为可充电池,适用于野外无电源现场操作以及高压不能进入的容器、桥梁、管道等现场操作,一次充电连续工作时间可达6小时以上。交流供电电源采用~220V电源直接输入,无需其他仪器配套,操作方便、简单、重量轻、便于携带,因而该仪器得到广泛使用。


二、技术参数

型 号
OU5300-1
OU5300-2
OU5300-3
OU5300-4
光源
白光
黑光
工作方式
交流
交流
交、直流
直流逆变交流
电源
220V 50HZ
220V 50Hz
12V/220V 50HZ
220V 50HZ
工作电流
AC1.5A
AC1.5A
AC1.5A、DC2.0A
AC1.5A、DC2.0A
充电电源
-
-
220V 50HZ
220V 50HZ
使用电池
-
-
12V
12V
充电时间
-
-
8~15h
8~15h
电瓶使用时间
-
-
6小时以上
6小时以上
工作间隙时间
1秒开,2秒关
1秒开,2秒关
1秒开,2秒关
1秒开,2秒关
磁化极距
50~200mm
50~200mm
50~200mm
50~200mm
提升力
AC>5.5Kg
AC>5.5Kg
AC>5.5Kg、DC>22Kg
AC>5.5Kg、DC>22Kg
重量
探头3.2Kg
探头3.2Kg
探头3.2Kg、电池包2.9Kg
探头3.2Kg、电池包2.9Kg
外形尺寸
   mm
探头 208×52×146
探头 208×52×146
探头 208×52×146、
电池包 160×100×70
   充电器 80×60×40
探头 208×52×146、
电池包 160×100×70
充电器 80×60×40
   逆变器 170×98×55
标准配置
探头 1台、电源线 1根、
包装箱 1只、随机资料 1份
探头 1台、电源线 1根、
包装箱 1只、随机资料 1份
探头 1台、电池 1只、电池包 1只
充电器 1只、电源线 1根、
包装箱 1只、随机资料 1份
探头 1台、电池 1只、
充电器 1只、电源线 1根、
电池包 1只、逆变器1只
包装箱 1只、随机资料 1份


三、原理及使用

1、充电 (OU5300-3型)
 将交流220V电源接通充电器,把充电器与电池插头对接。即对电池充电,充电时充电器指示灯为红色常亮,电池充满后,指示灯由红色变为绿色常亮。充电时间一般在13~14小时,不要超过15小时。
 2、蓄电池 (OU5300-3型)
 蓄电池是探头的供电电源,在开始工作后,由于电池的连续放电,当欠压时,提升力有明显的下降(6小时后),需对电池进行充电。
 3、探伤
 A:直流探伤
   (1)、将探头线的插头与蓄电池插头连接,此时探头线插头上的红灯亮,蓄电池便向探头供电。
   (2)、探伤时,将探头关节开面置于被测工件上,保持良好接触。
   (3)、按下探头开关,同时向被检区域喷洒磁粉或磁悬液,并保持2-3s。
   (4)、松开探头开关,移开探头,对工件进行观察。
   (5)、探头移至另一检查区域,重复3、4条工作。
   B:交流探伤
   (1)、将电源输入插头插入带有接地的三相插座中,保证地线良好接触。
   (2)、探伤时,参照直流探伤3、4、5条。


四、维护及注意事项:

1、充电器充电时指示灯为红色,电池充满时由红色变为绿灯。每次充电时间不超过15小时,充电完毕后应将充电器插头拔下。
2、蓄电池欠压时,尽快对其进行充电,以保护蓄电池有良好的蓄电性能。
3、仪器长时间不用时,应隔2~3个月对蓄电池进行充电一次,以免影响蓄电池使用寿命及连续工作时间。
4、探头工作时,每次通电时间一般为2~3秒,最长不超过5秒,间隔时间3~5秒。
5、磁悬液使用水剂时,应加入适量防锈剂。
6、探头使用前,活动关节处加入适量润滑剂,使用完应将探头及活动关节上的水油磁粉等擦净,并涂上防锈油。
7、采用交流探伤时,插入电源必须符合仪器注明电源,并有良好的接地。
8、使用时,探头的移动应在松开探头开关下进行,以免开路工作而造成仪器发热。
9、探伤仪长时间通电工作,如有明显发热情况,应适当休息后再投入使用。
10、不要盲目使用,不要接近高温的地方。不要在雨中工作,喷洒磁悬液切勿喷到开关、插头座上。
